摘要：本文從原材料、工藝、設(shè)備三方面綜合分析復合膜出現(xiàn)白點、氣泡的原因，并從生產(chǎn)實際出發(fā)總結(jié)出一些解決措施。
在軟包裝行業(yè)中，復合加工方式主要有干法復合、濕法復合、無溶劑復合、流延(擠出)復合、共擠復合。從我國現(xiàn)階段的發(fā)展情況來看，干法復合是我國最傳統(tǒng)、應(yīng)用最廣泛、所占比重最大的一種復合技術(shù)，廣泛應(yīng)用于食品、藥品、化妝品、日用品、輕工產(chǎn)品、化學品、電子產(chǎn)品等包裝。
各種復合方式加工好的復合膜均有一些問題，干法復合中常見的問題有復合膜中有白點、氣泡;復合物起皺;粘結(jié)牢度不良;復合后膠層發(fā)粘;殘留溶劑超標;復合物透明度不良;復合產(chǎn)品產(chǎn)生“斑點”;h復合膜卷曲等。而最常見的問題就是復合膜中有白點和氣泡。
一、白點與氣泡
所謂白點是指兩層薄膜未密切貼合，復合成品內(nèi)有空檔，造成光線反射率的差異形成的。氣泡也是兩層薄膜未完全貼合，兩層復合薄膜之間有空檔，且有氣體存在。但是，業(yè)界對白點與氣泡的區(qū)別沒有一個統(tǒng)一的說法，一般將直徑較小且分布較多的叫白點，而將直徑較大(通常要大于1mm)且分布數(shù)量較少的叫作氣泡。
二、產(chǎn)生原因及解決方法
白點和氣泡的產(chǎn)生和原材料、工藝與設(shè)備都有關(guān)系。
1、原材料方面
膠水中水分含量太高，乙酯中的水(還有醇、酸等)與固化劑中的異氰酸根基團(-NCO)發(fā)生如下化學反應(yīng)：
2R-NCO+H2O → R-NHCONH-R+CO2↑
對復合膜的影響主要表現(xiàn)在以下幾個方面：
(1)該反應(yīng)消耗固化劑，使配比不準確，嚴重時造成復合膜固化不良，剝離強度差;
(2)該反應(yīng)產(chǎn)生二氧化碳，使復合制品易產(chǎn)生氣泡、白點;
(3)該反應(yīng)生成內(nèi)聚強度更高的聚氨酯脲(R-NHCONH-R),使復合制品易產(chǎn)生晶點或變硬;
(4)溶劑揮發(fā)速度減慢，殘留量增大。
膠水中的水分主要來自兩個方面：
(1)配膠所需的稀釋溶劑(溶劑中的含水量不超過0.2%);
(2)空氣中含有大量的水分(尤其是在高溫潮濕的季節(jié))，空氣中水分在一定條件下大量進入膠液中或附在塑料薄膜表面(尤其是NY薄膜)。
解決方法：將膠斗加熱，使膠溫始終稍高于露點溫度，這樣就可以確保周圍環(huán)境中的水氣不會進入膠盤中。
2、工藝方面
(1)上膠量不足
復合膜根據(jù)結(jié)構(gòu)不同，有不同的上膠量要求(常規(guī))：塑/塑(無印刷)2.0g/m2左右;塑/塑(油墨少)2.5g/m2左右;塑/塑(油墨多)3.0g/m2左右;塑/鋁(無印刷)3.0g/m2左右;塑/鋁(油墨少)3.3g/m2左右;塑/鋁(油墨多)3.5g/m2左右;塑/鋁(抗酸辣)3.8g/m2左右;塑/鋁(耐蒸煮)4.5g/m2左右;塑/紙5.0g/m2左右。

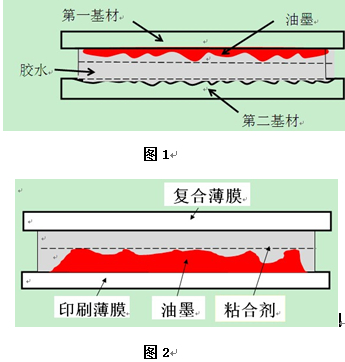

任何看起來很光滑的表面(如PET、BOPP、NY、 PE、 CPP、鍍鋁薄膜、鋁箔等)，用放大鏡觀察，都可以發(fā)現(xiàn)是凹凸不平的。尤其是印刷后的油墨表面更是凹凸不平且多孔隙。復合時，首先要用膠粘劑將復合基材本身的凹凸不平和油墨表面的凹凸不平、眾多的孔隙填平，同時還要在油墨的表面形成一定厚度的粘合劑層，這樣才能將需要復合的二層基材牢固地粘合在一起。需要膠黏劑的量就是所謂的上膠量。膠少或沒膠的地方就容易出現(xiàn)氣泡或白點現(xiàn)象。(如圖1圖2所示)
??????????
很明顯，圖2中由于上膠量不足，導致復合膜中出現(xiàn)白點、氣泡。
解決方法：① 選擇涂布量大一點的上膠輥，或適當提高膠粘劑的工作濃度。②選擇合適的工作粘度，膠液粘度始終在正常范圍內(nèi)。③每天工作結(jié)束，一定要認真清洗網(wǎng)線輥;
(2) 膠粘劑干燥不充分
干燥系統(tǒng)一般分三區(qū)加熱。涂膠薄膜剛進入烘箱時，由于粘合劑中的溶劑容易揮發(fā)，故干燥溫度應(yīng)低一些，以免溶劑揮發(fā)過快，造成膠層表面結(jié)皮。隨著粘合劑粘度升高，分子量增大，溶劑揮發(fā)變得困難，此時則應(yīng)適當提高第二、第三區(qū)烘箱的溫度，使殘留的溶劑完全揮發(fā)掉。溫度的設(shè)定要根據(jù)材料和粘合劑的種類而定(通常設(shè)定形式：一區(qū)設(shè)定65℃、二區(qū)設(shè)定75℃、三區(qū)設(shè)定85℃)。烘道溫度設(shè)定不合理、干燥能力不足、排風量不夠、復合線速度過快等原因都會影響到溶劑的揮發(fā)速度，從而產(chǎn)生氣泡。
解決方法：
①復合后可將復合膜放置在車間里，在常溫下復合薄膜中的殘留溶劑就不易產(chǎn)生溶劑快速汽化的問題，復合薄膜也就不容易出現(xiàn)氣泡或氣泡現(xiàn)象惡化的問題。
②一復后在常溫下放置24h后再進入熟化室熟化，或在常溫下放置24h后再進行二復，待二復后再進入熟化室熟化。
(3)膠層未流平
膠液的流平性與基材涂布面張力、油墨和膠液的表面張力、涂布時膠液的粘度以及是否采用勻膠輥等因素均有著密切的關(guān)系。
解決方法：
①確保膠盤中的粘度。隨著膠粘劑的粘度逐漸升高，膠粘劑的流平性能會逐漸變差。因此必須確保膠盤中膠粘劑的粘度始終在正常的范圍內(nèi)。
②確保流平時間。大多干復機在上膠盤的上方與干燥箱進口之間裝有隔離罩，主要目的也還是為了排除周圍環(huán)境的干擾，盡量減少膠液中的溶劑在這段空間里揮發(fā)，盡量保持膠液良好的流動性和流平性。
③使用抹平輥。
④適當提高復合熱輥溫度。復合熱輥加熱的目的：使從干燥箱出來的第一基材上已干固的膠粘劑再次熔化、流動，進一步消除小孔洞、小縫隙，在復合壓輥的壓力作用下排出空氣，使二層膜緊密熨合。
⑤適當提高熟化室溫度。不含溶劑但還沒有充分固化的聚氨酯膠粘劑還有一定的流動性。熟化室中的復合薄膜中的膠粘劑在較高溫度的作用下還會緩慢流動，溫度越高流動性能越好，大的白點會縮小，小的白點會消失，直至膠粘劑的分子量增大到膠不能流動為止。
3、設(shè)備方面
(1) 復合壓輥不平整
復合壓輥和熱輥不平整，或壓輥兩端壓力不平衡，或因軸承磨損造成與熱輥之間不平行，不平整的地方都會帶進空氣產(chǎn)生氣泡。復合壓輥表面質(zhì)量極為重要，要求膠輥表面平整、細膩、平滑、無細小麻點、無線紋等缺陷，膠輥表面的硬度要均勻，硬度要適中。
(2) 復合輥與膜之間的角度不適宜
包角過大，特別是對剛性較大的材料，易引起皺折甚至氣泡。另外，高速轉(zhuǎn)動的薄膜帶有大量的靜電，附著有很厚的空氣層，該空氣層在進入復合輥之前被擠壓出去的很少，容易穿過壓合點進入復合膜，在復合膜中形成小氣泡。應(yīng)仔細調(diào)整角度，改變包角，盡量按切線方向進入復合輥。另外，切忌對著復合壓合點處吹風，這樣將有大量的空氣被夾帶入復合膜中。
三、結(jié)語
復合膜產(chǎn)生白點、氣泡，是軟包裝生產(chǎn)過程中非常常見的質(zhì)量缺陷，企業(yè)也有很多不同的方法改善和解決。但最根本的一點，還是企業(yè)對原材料、工藝還有設(shè)備每個細節(jié)的控制，這些質(zhì)量點控制得越好，越能減少復合膜出現(xiàn)的故障，使產(chǎn)品質(zhì)量越來越高。
