凹版印刷機在印刷包裝行業占有極其重要的地位，而干燥裝置的設計則是凹印技術的核心技術之一。干燥裝置的干燥效果是制約凹版印刷機速度及印刷質量的主要因素，并且是影響整機性能的關鍵，更是凹版印刷機設備制造商所急需突破的技術瓶頸。
凹版印刷機干燥裝置主要由熱風系統和干燥箱兩部分構成，熱風系統中的風機和加熱器是能源的動力部分，風機提供空氣流動所需要的動能、加熱器提供空氣所要達到指定溫度時需要的熱量，空氣先后通過風機和加熱器，具備一定的風速和印品干燥所需的溫度，并通過熱風系統的管路傳遞給干燥箱。干燥箱接收從熱風系統輸入的熱風,并通過風嘴使熱風以較高速度吹到料膜表面完成對印品的干燥，干燥后的廢氣通過排風管道，排到大氣或者進行熱能二次利用。在熱風的整個傳遞輸送過程中, 干燥系統的結構是否合理直接影響干燥效果的好壞,所以要提高干燥裝置的干燥效率，就必須從優化干燥裝置結構入手，盡量消除或減少熱風傳遞過程中影響能量輸送的結構設計，保證能量通過風嘴，最終有效均勻地傳遞到料膜表面，達到高效干燥的目的。
一、熱風系統管路布局的優化

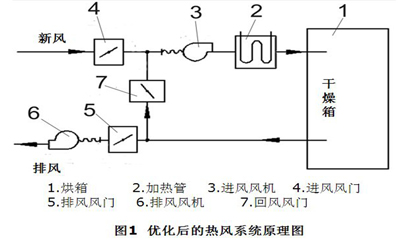

將加熱器設置在進風機之后，干燥箱進風口之前，新風通過風機經加熱器加熱后直接進入干燥箱，縮短了傳遞路徑，減少了熱量損失；并且加熱器對風機吹出的較高速度的風進行減壓勻化，保證了熱風以較低速度平緩進入干燥箱，減小了熱風進入干燥箱的沖擊力，有效地減少了渦流等不利因素影響的動能傳遞,保證了干燥箱風嘴處較高的出風風速。優化后的熱風系統原理圖如圖1所示。
二、干燥箱進、出風口布局及風口尺寸的優化
設置干燥箱上部進風，下部排風。熱風上進下出，使熱風與印刷層實現逆向熱交換；且降低了烘箱出口處溶劑的相對濕度，有利于提高干燥效率，降低溶劑殘留。
加大干燥箱進出風口尺寸，進風口通風面積加大至常規印刷機干燥箱進風口的4倍左右，也就是將熱風進入干燥箱時的風速降為原來的1/4左右。由壓力和風速對應關系P＝知，進入干燥箱的風壓降到了原有結構的1/16，大大改善了原有干燥箱進風口通風面積小，進風風速大，熱風以較高速度進入干燥箱撞擊迎風面，反彈后與后進入的熱風形成渦流的不利因素，消除了熱風自身的能量?jī)?nèi)耗，保證了能量有效的傳遞。
三、干燥箱靜壓腔及風嘴風道在幅寬方向設計一定的斜度

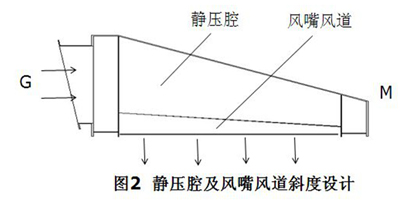

在干燥箱進風側靜壓腔及風嘴風道寬，在操作側(進風側遠端)靜壓腔及風嘴風道窄，減小了熱風進入靜壓腔及風嘴風道后幅寬方向的動壓差，進而提高了風嘴出風風速在幅寬方向的均勻性，能夠有效提高印品的印刷質量，具體結構如圖2所示：
四、改進干燥箱回風管路設計

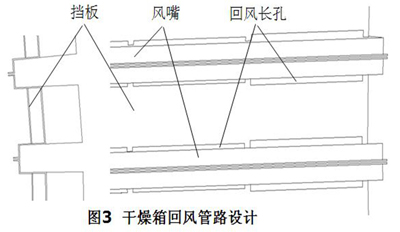

干燥箱回風管路由相鄰風嘴及風嘴之間的擋板組成，擋板上下靠近風嘴的部分均勻布置細長孔作為回風口，熱風經風嘴吹到料膜表面，與料膜充分熱交換后由回風口進入回風管路最終經排風管路排出。與傳統干燥箱靠?jī)?nèi)膽中部及內膽與干燥箱四周的空檔回風相比較，其回風更加均勻穩定，改善了熱風與料膜熱交換不充分和不均勻的現象，具體結構如圖3所示：
以上幾點是凹版印刷機干燥裝置改進的主要部分，其余改進之處還有很多，比如：改進風嘴的設計和制作工藝可以使風嘴出風風速更加均勻、合理設計計算風管尺寸可以降低熱風傳送的壓力損失和散熱耗能、合理配置風機功率和加熱功率可以降低能耗過剩等。
五、結語
針對以上改進措施，我們?cè)诮K端平臺對其進行了性能驗證實驗。通過測試，新的干燥裝置風嘴出風風速比原有干燥裝置提升70%以上，幅寬方向風嘴風速均勻度控制在了±1m/s之內，散熱損失比原有裝置降低30%左右，很好地滿足了高速印刷的干燥要求，為凹版印刷機整機性能的提升奠定了一定的基礎。
